AEI FORMATION OUEST

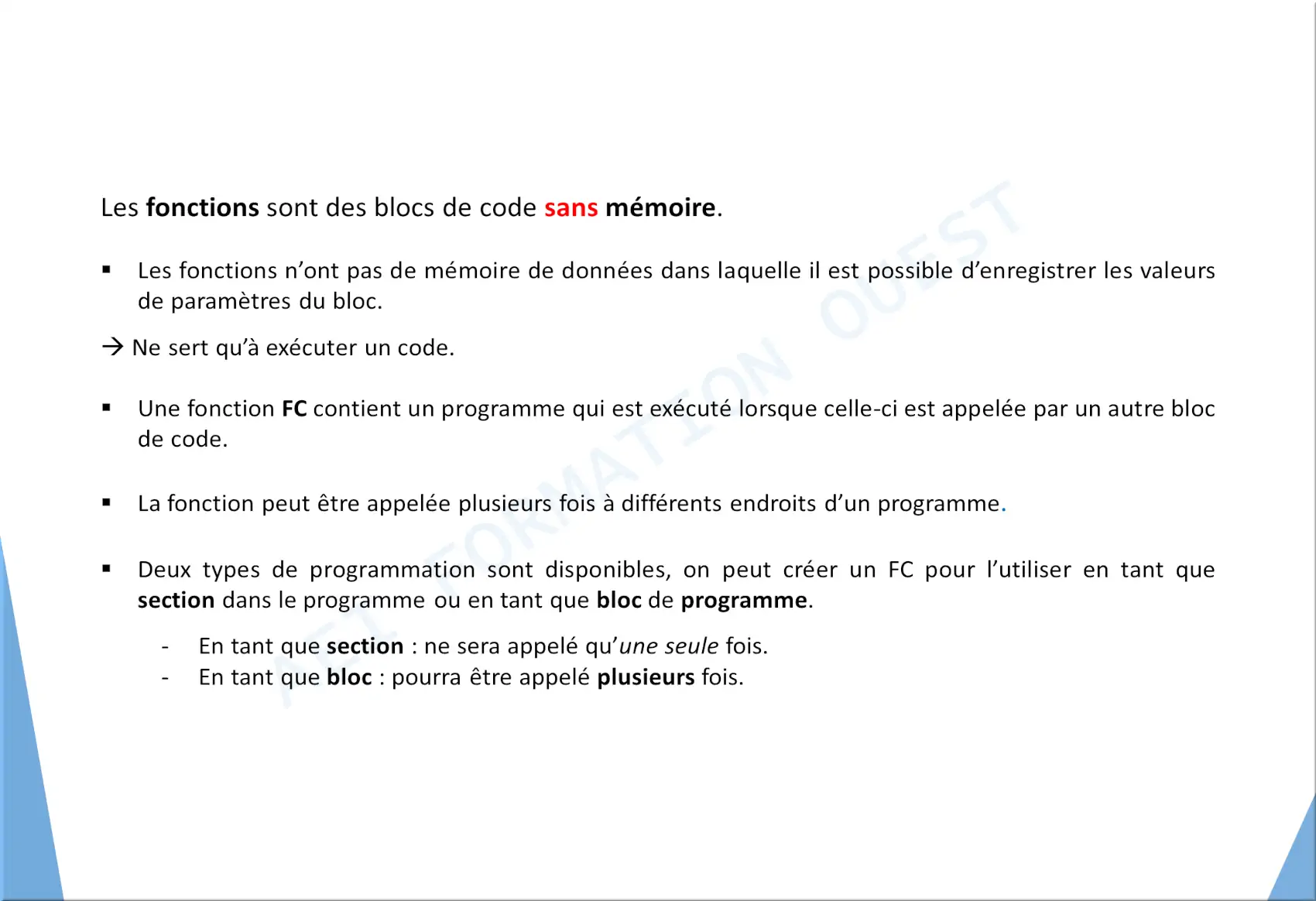

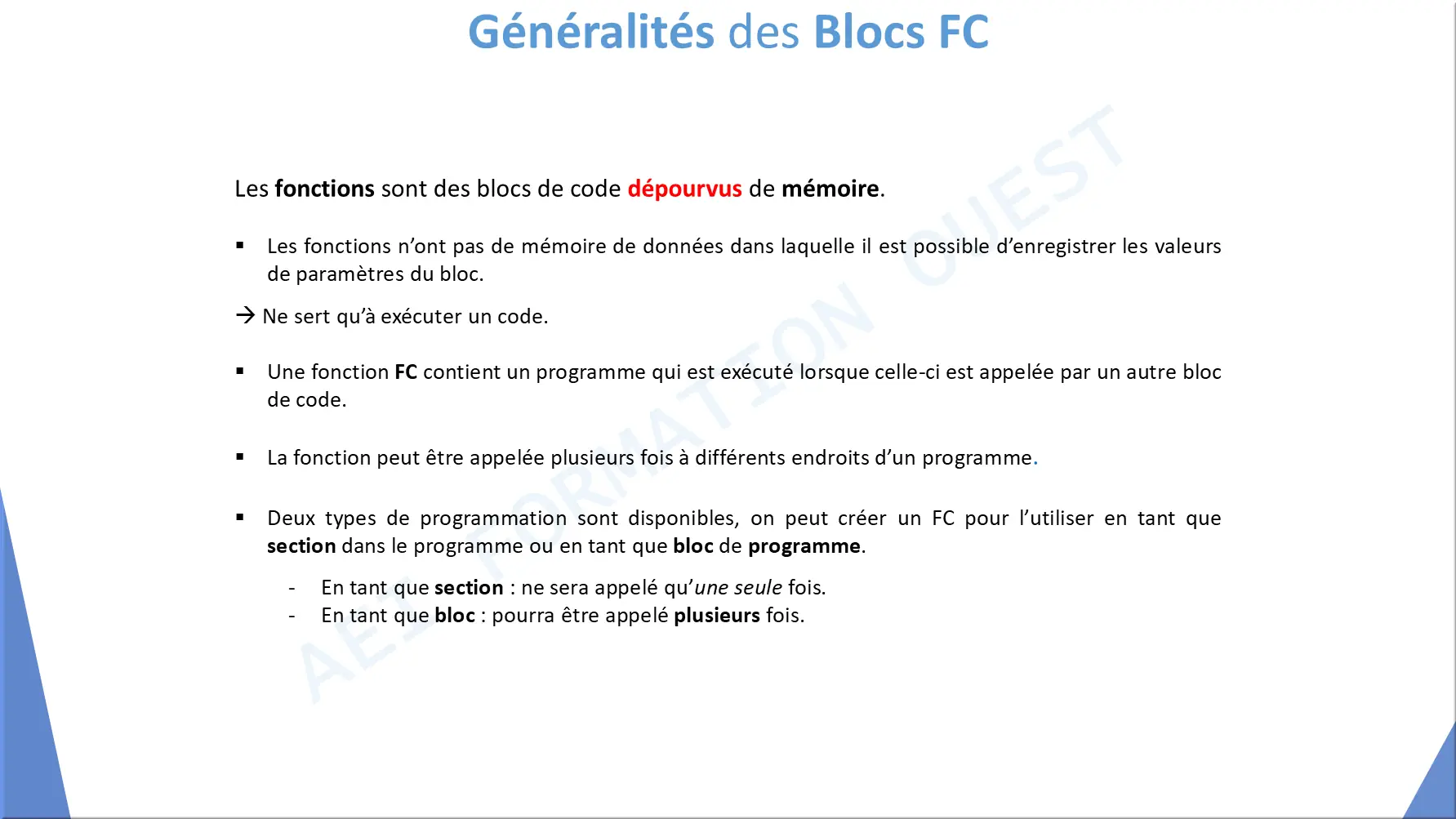

Généralités des Blocs FC
AEI FORMATION OUEST

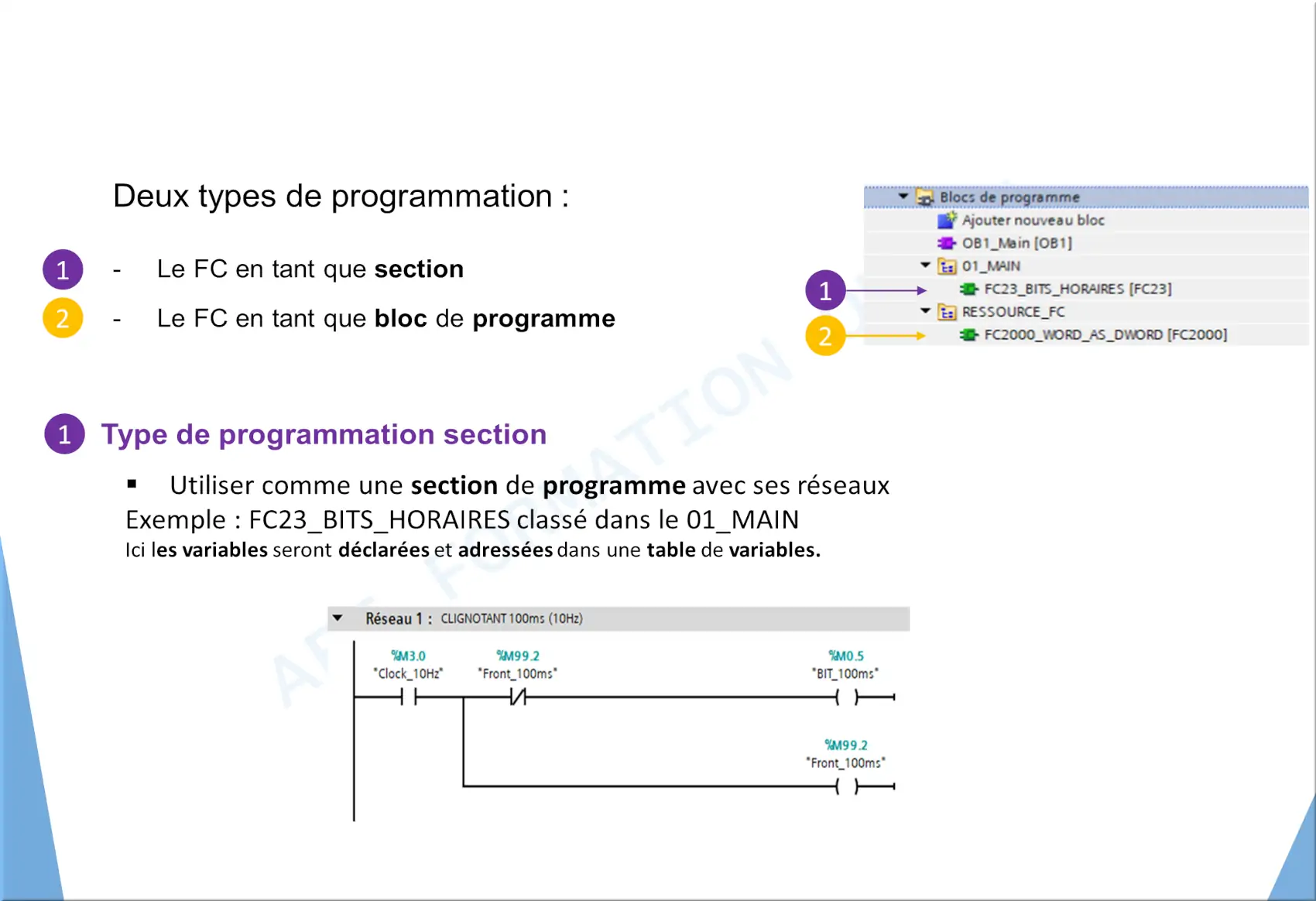

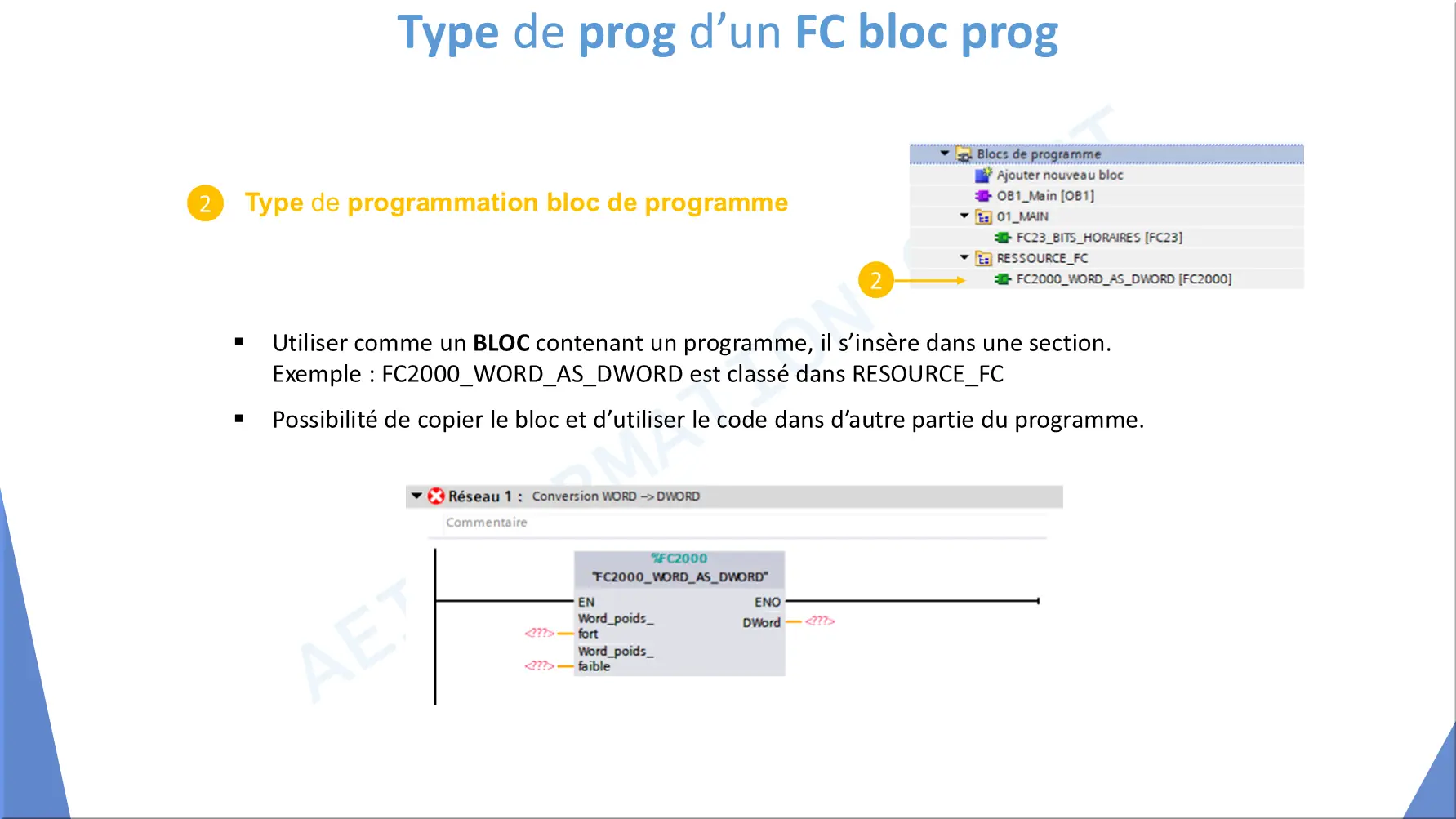

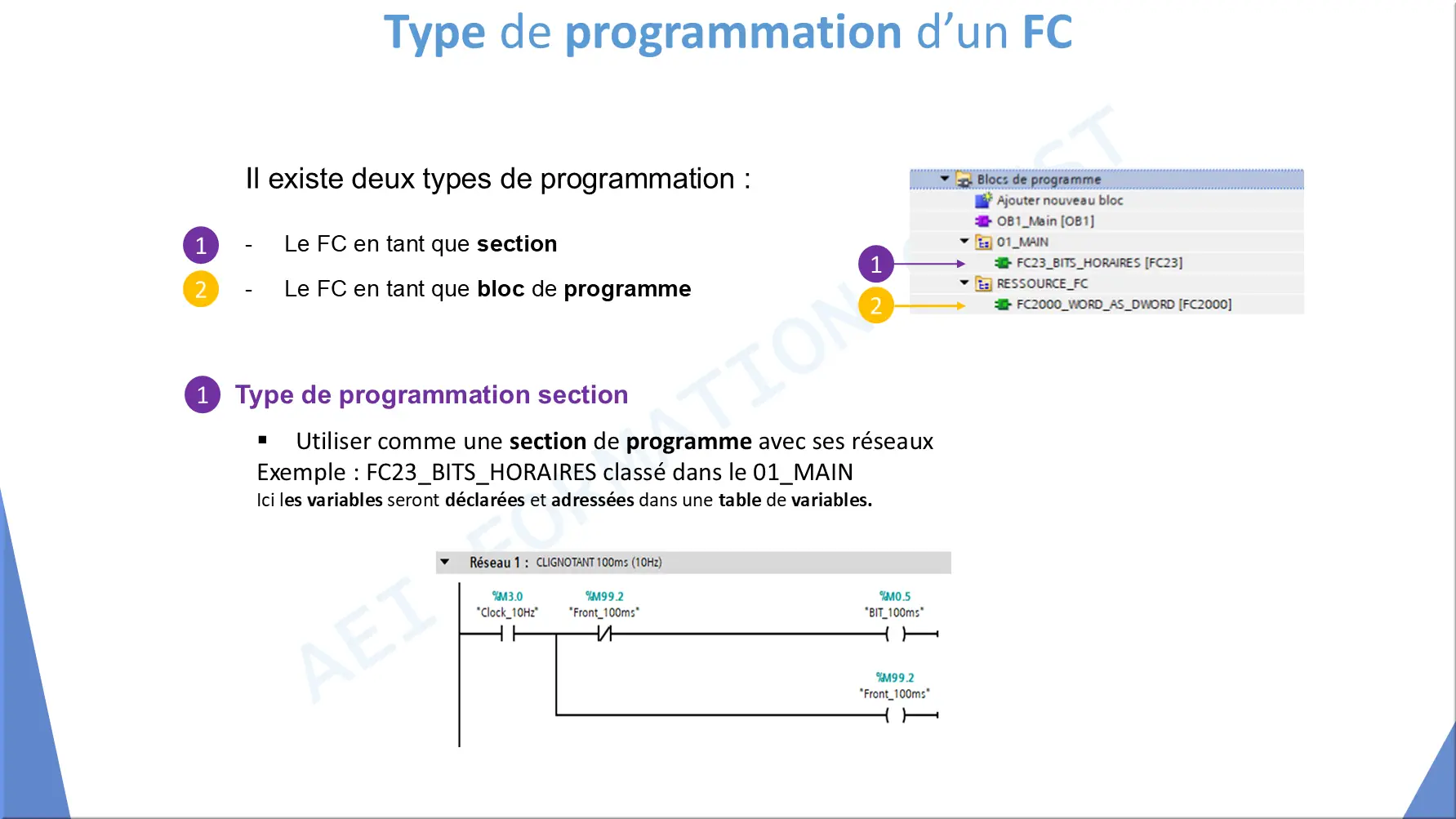

Type de programmation d’un FC
AEI FORMATION OUEST

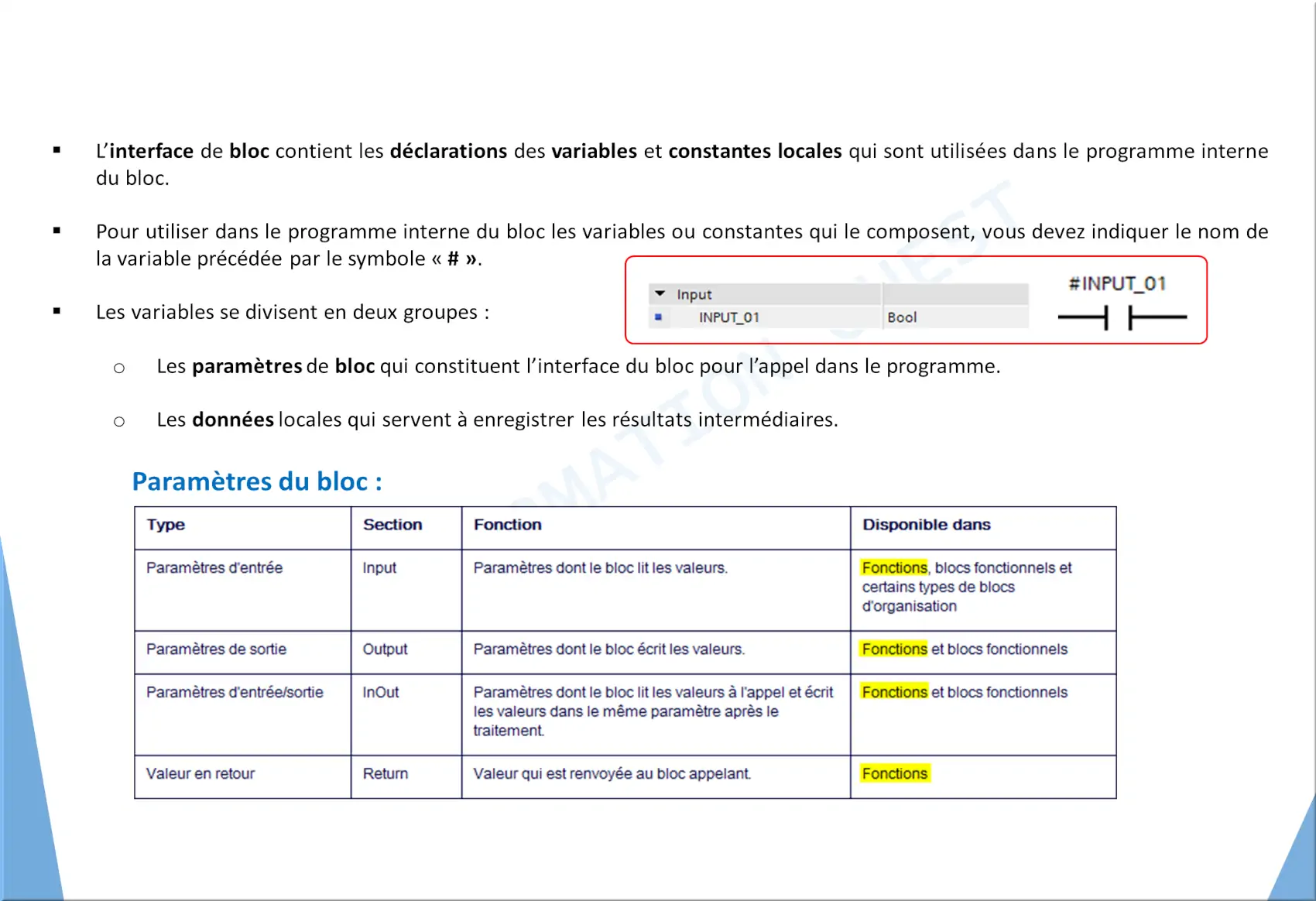

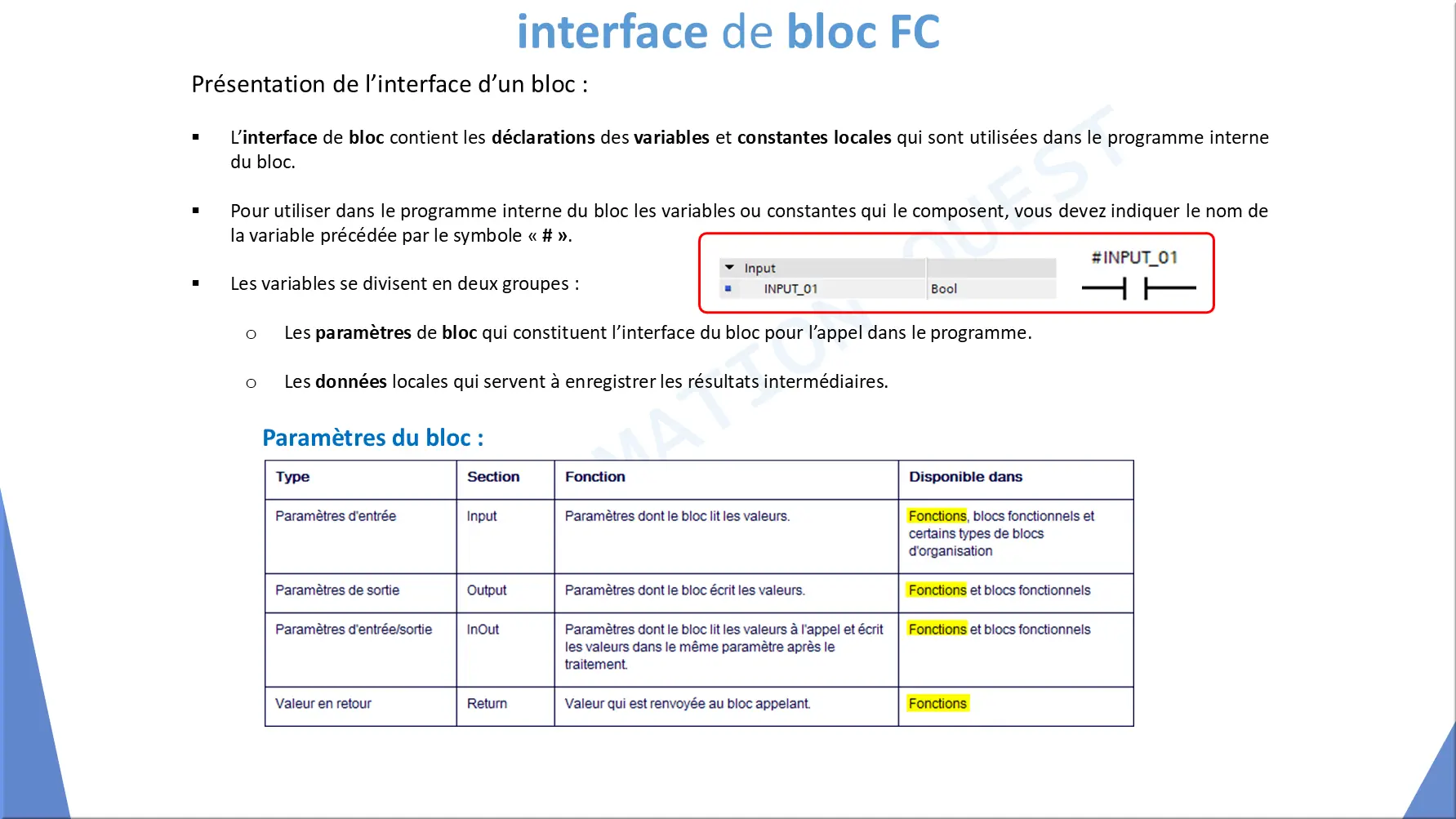

Présentation de l’interface d’un bloc 1/2
AEI FORMATION OUEST

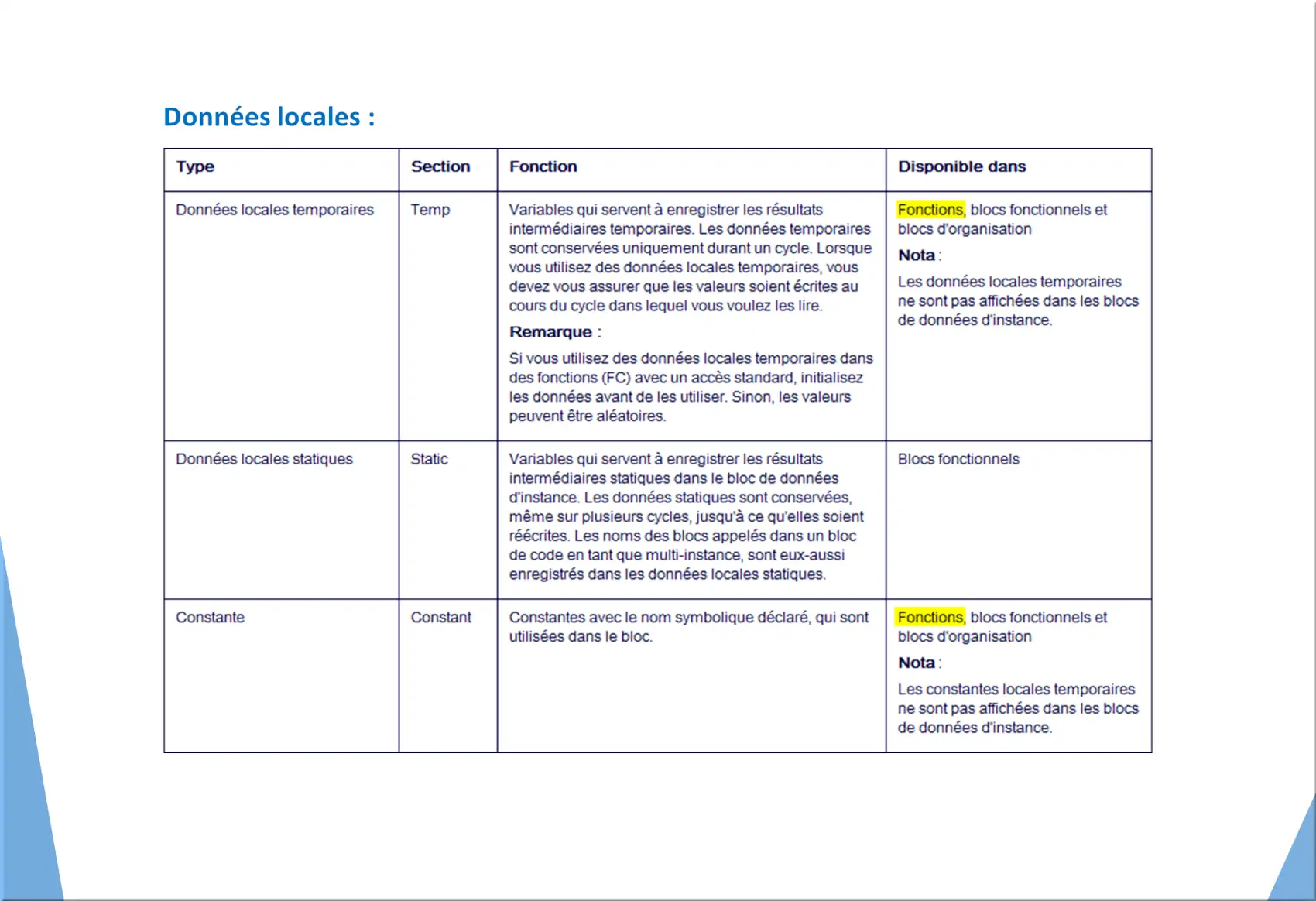

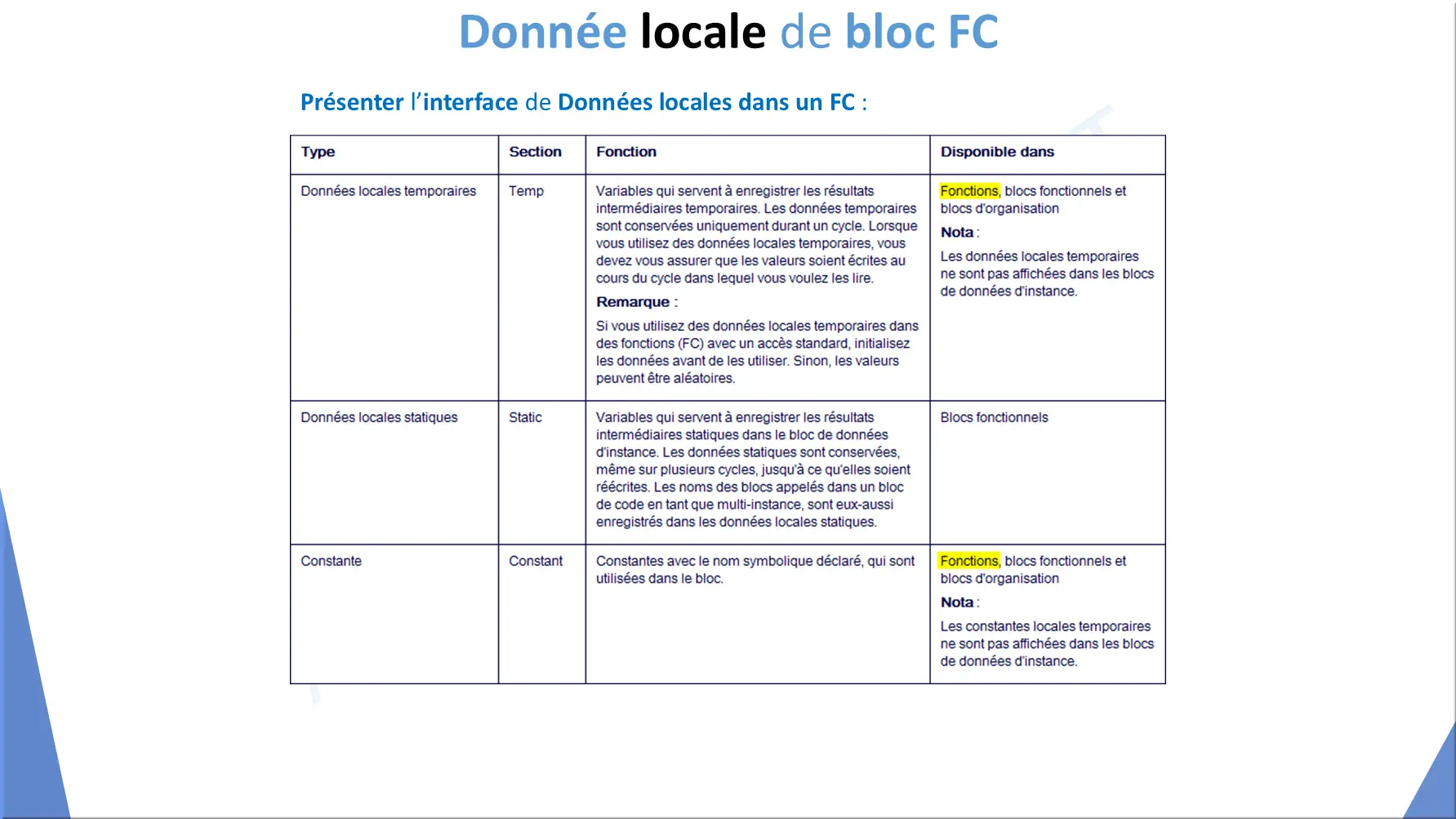

Présentation de l’interface d’un bloc 2/2
AEI FORMATION OUEST

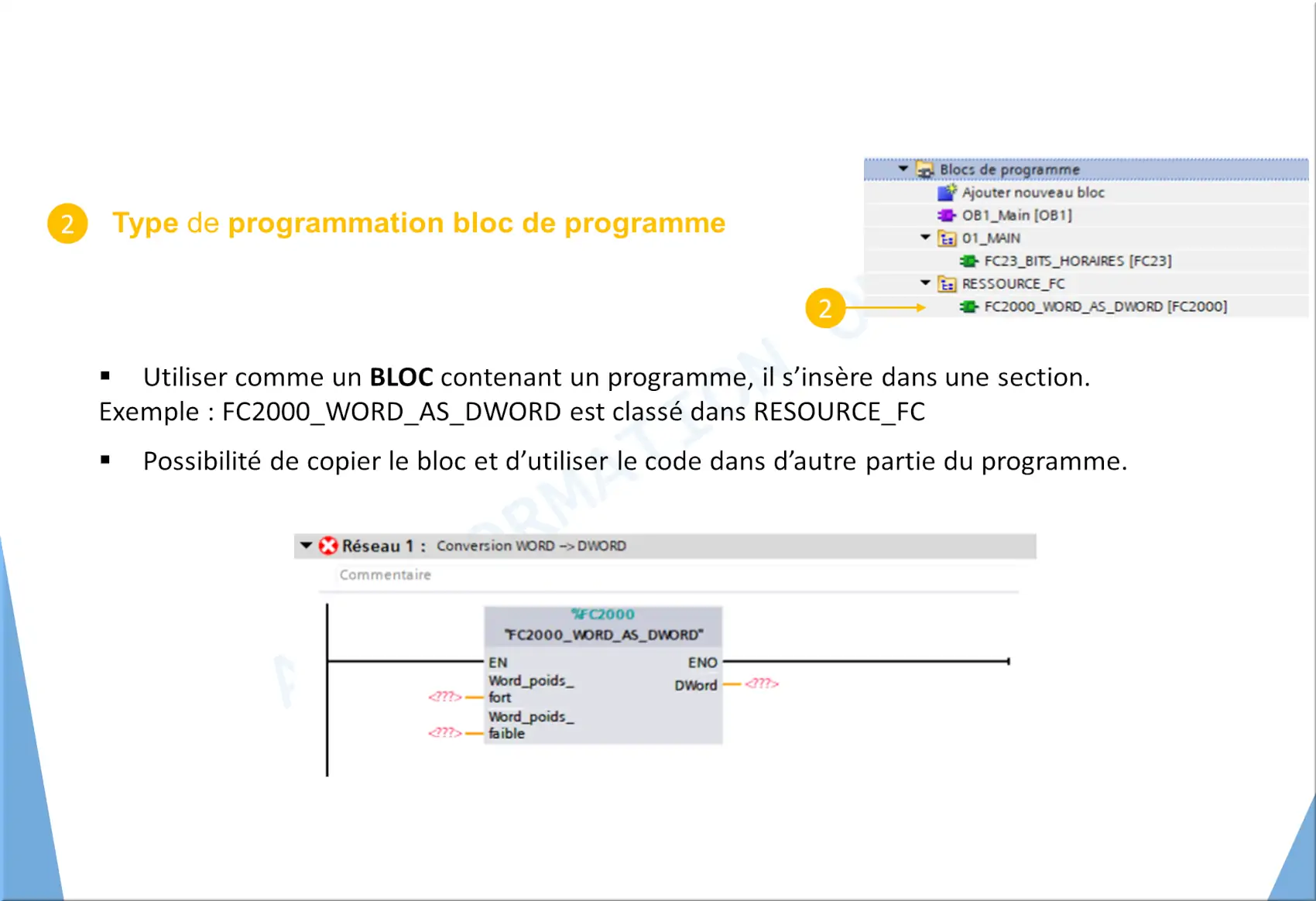

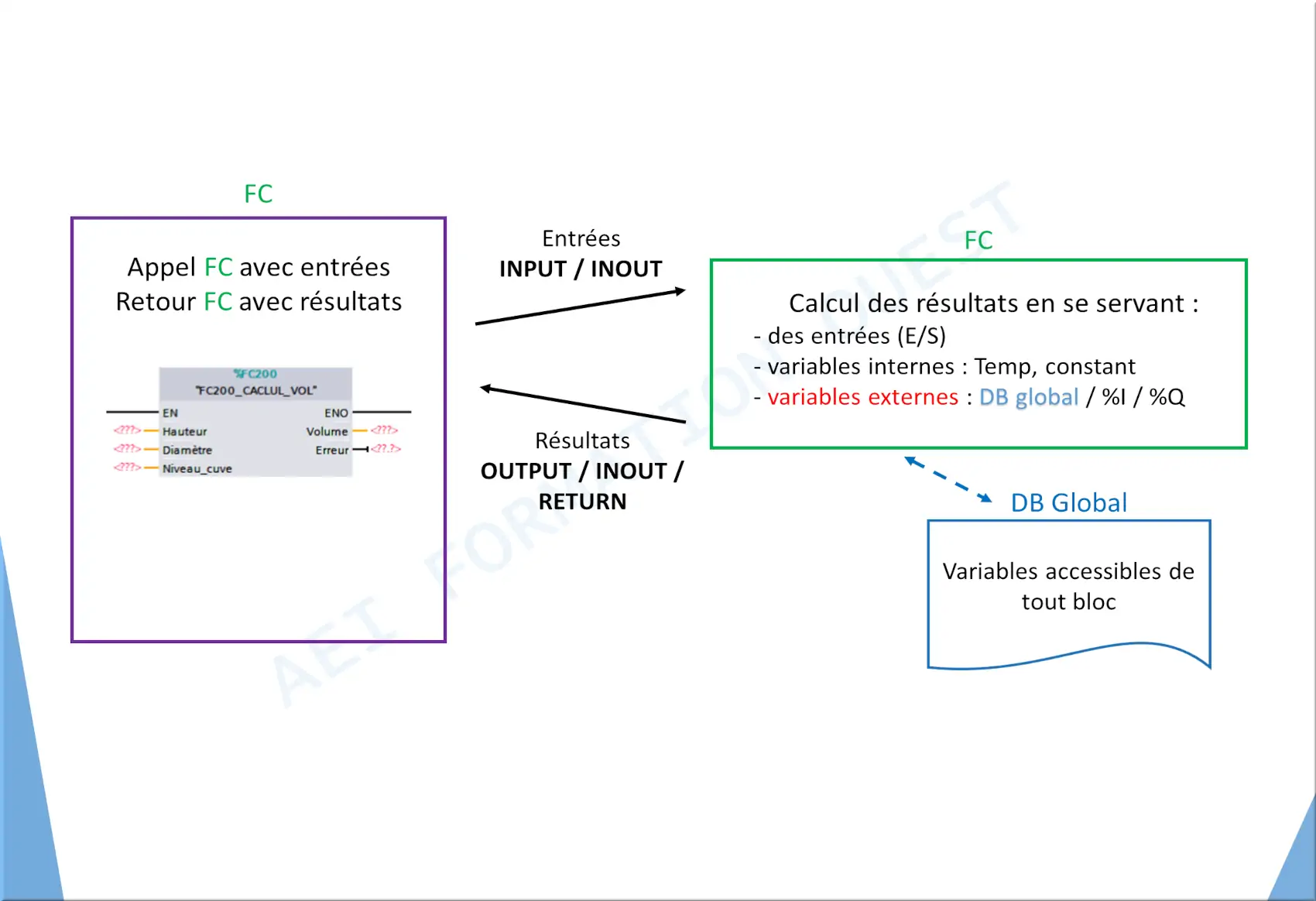

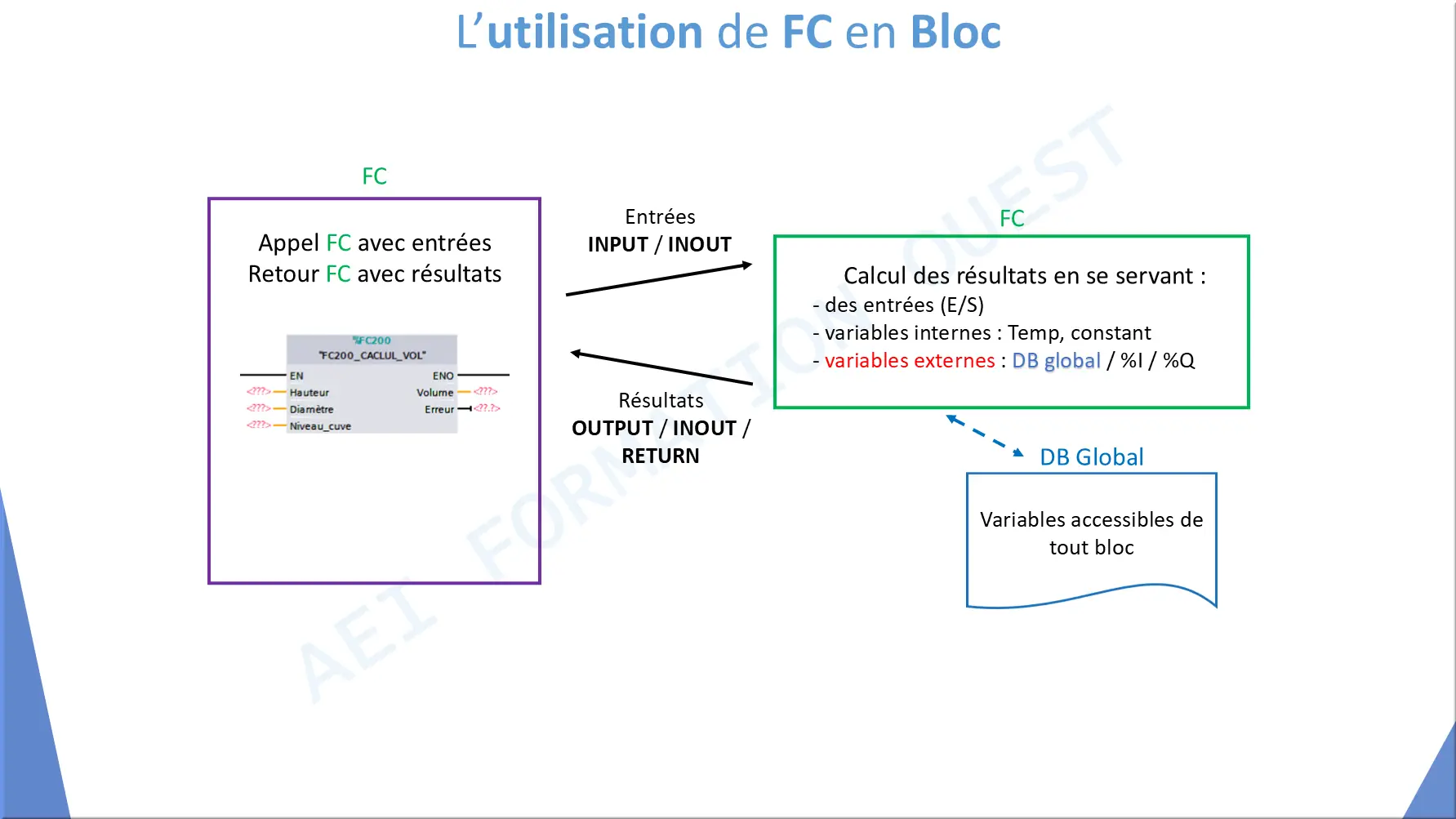

L’utilisation de FC en Bloc
AEI FORMATION OUEST

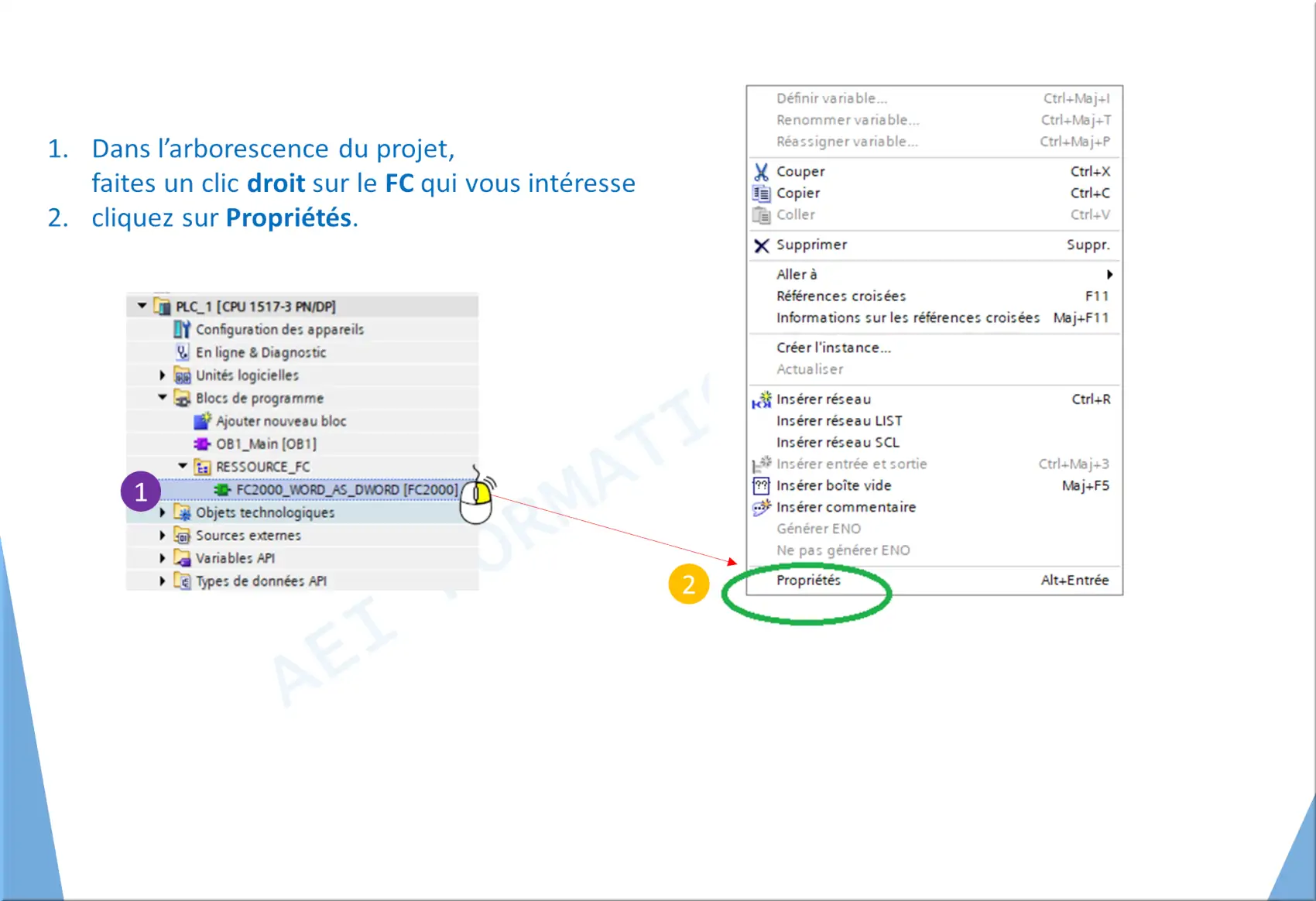

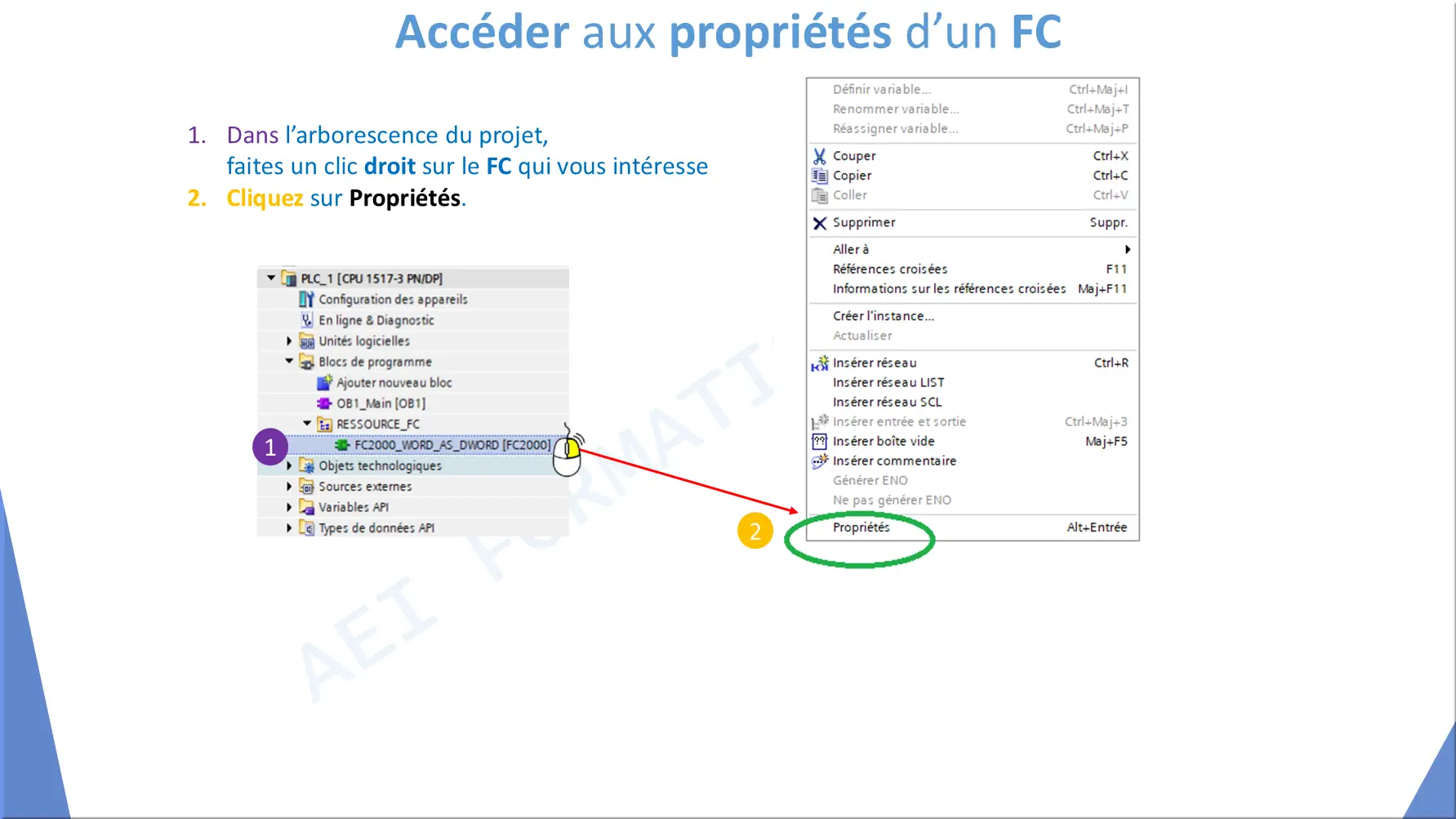

Accéder aux propriétés d’un FC
AEI FORMATION OUEST

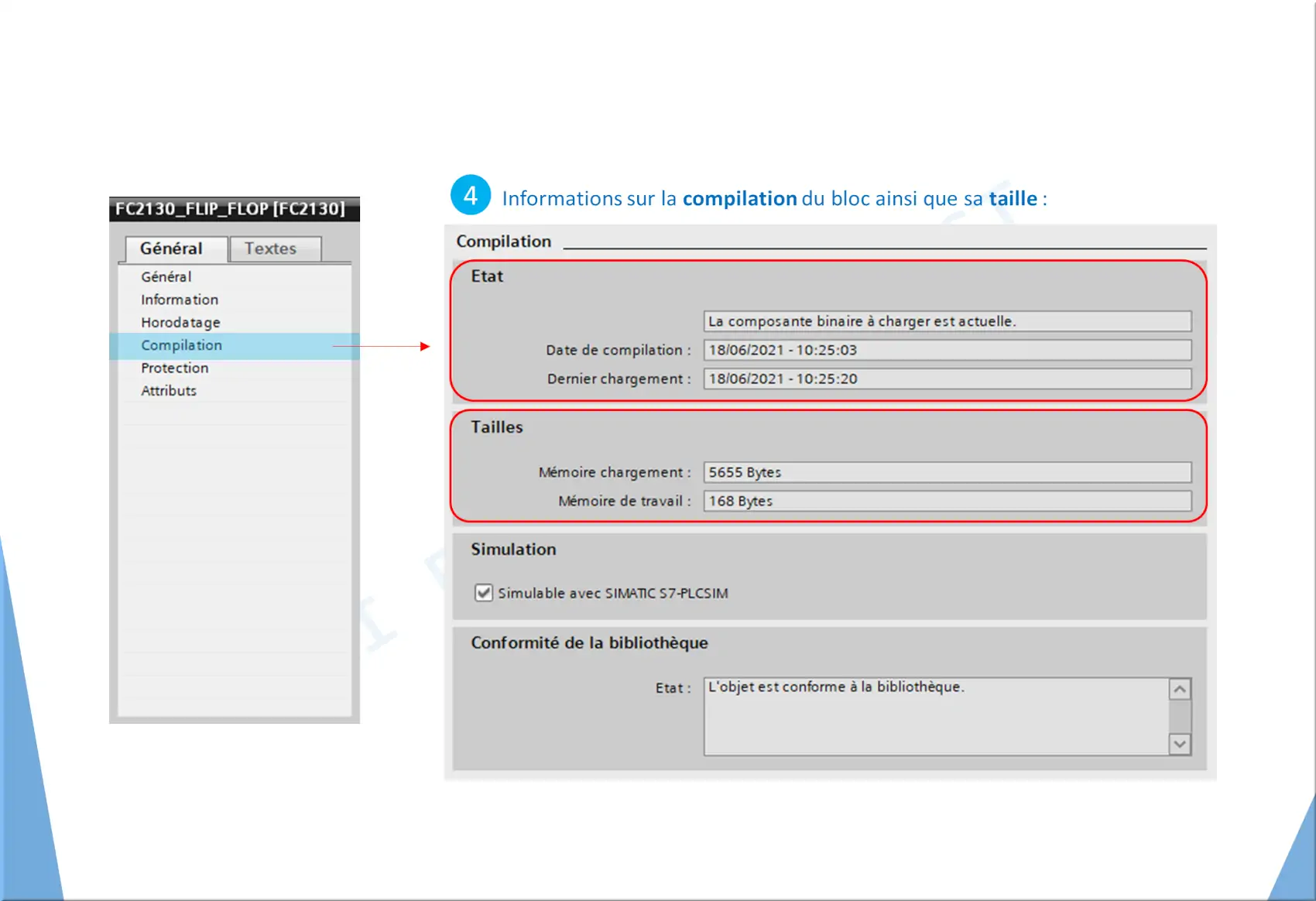

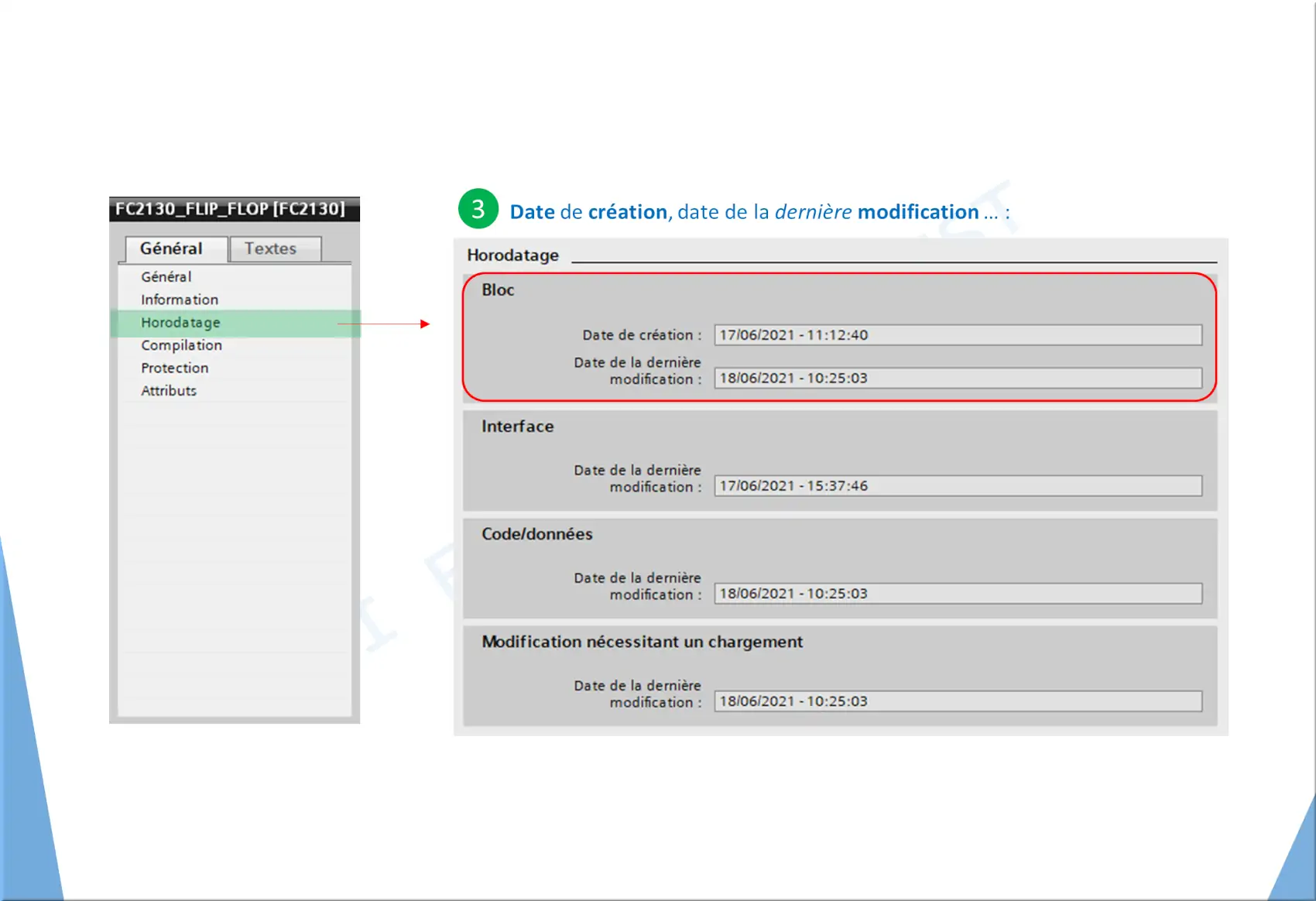

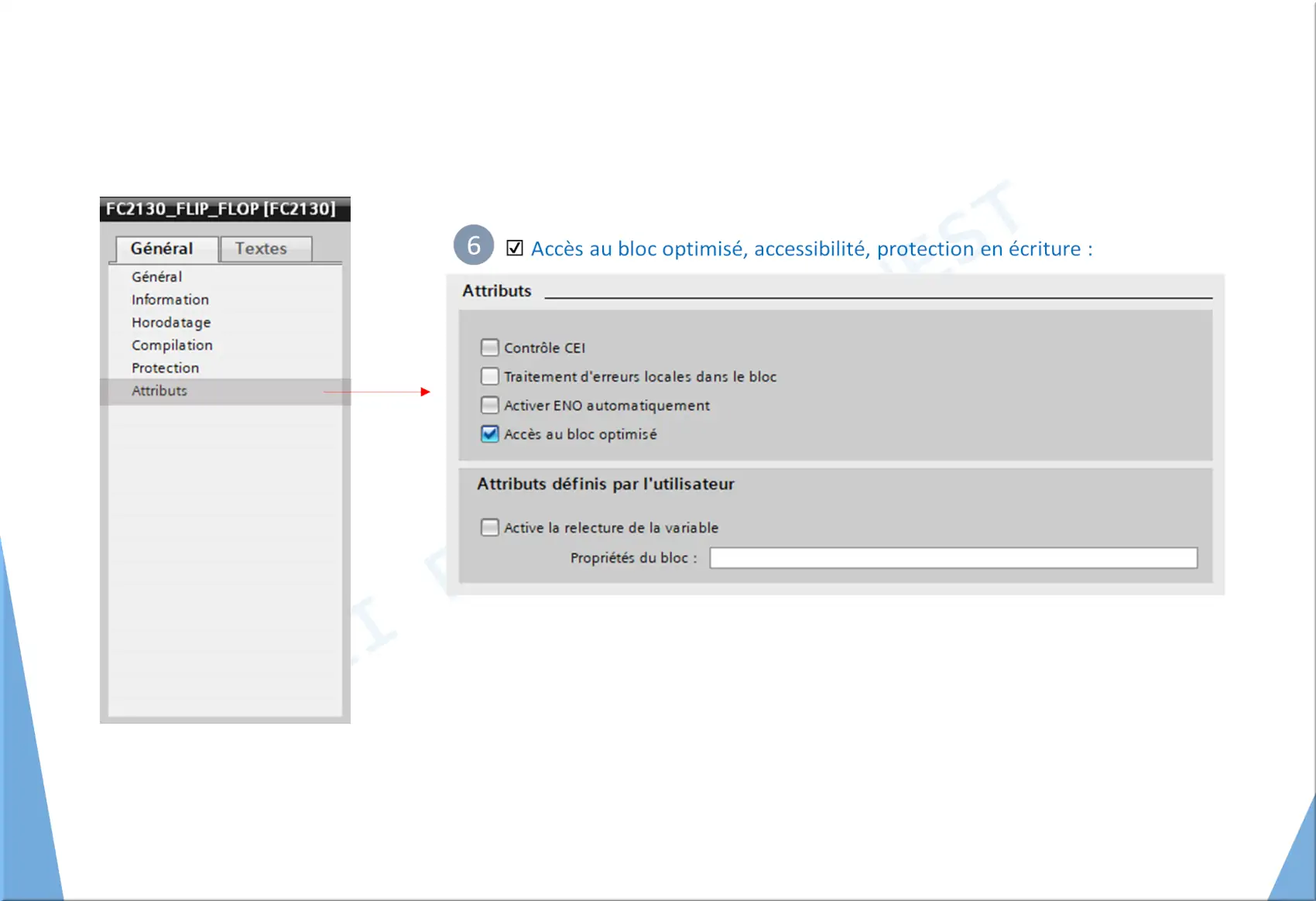

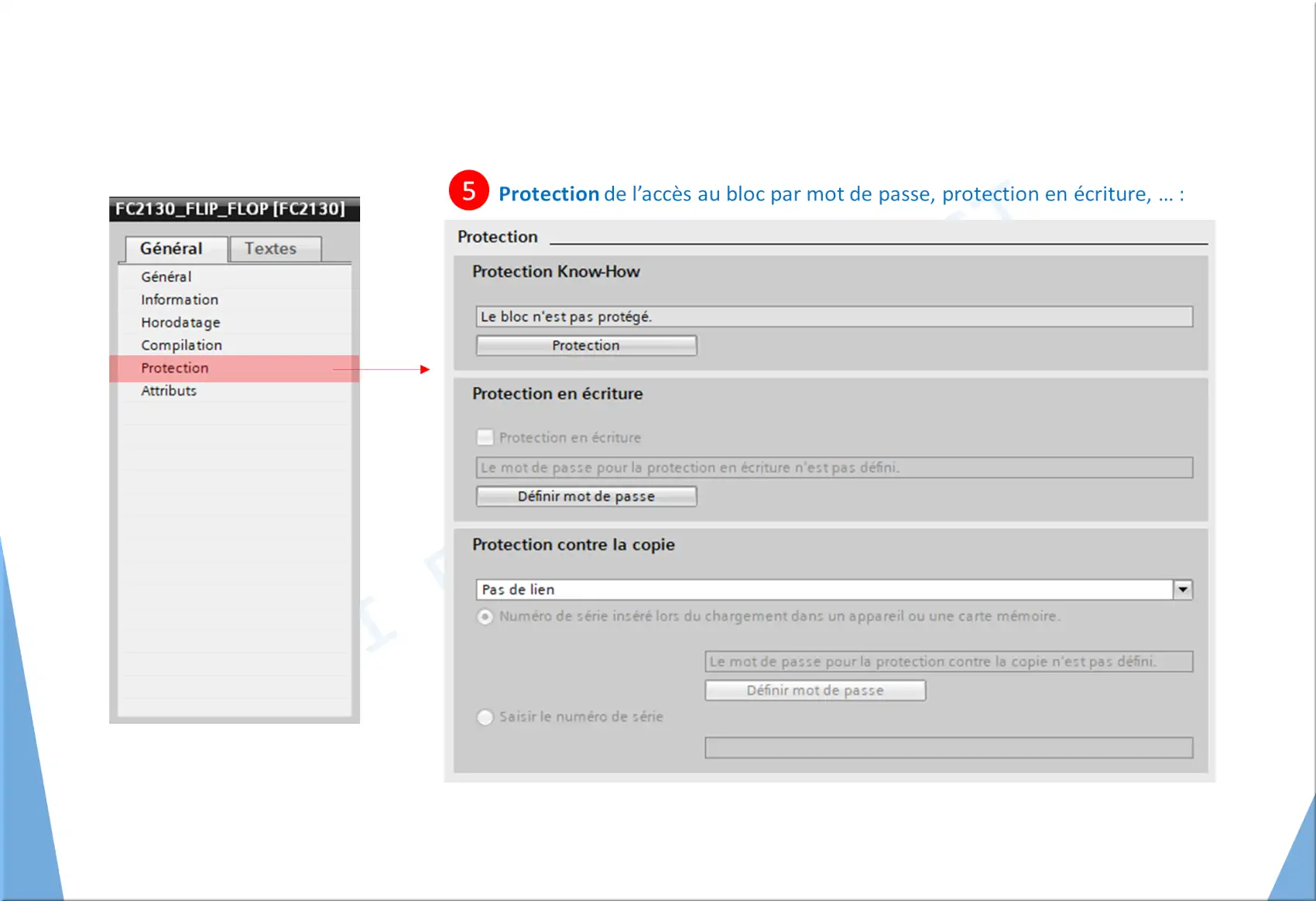

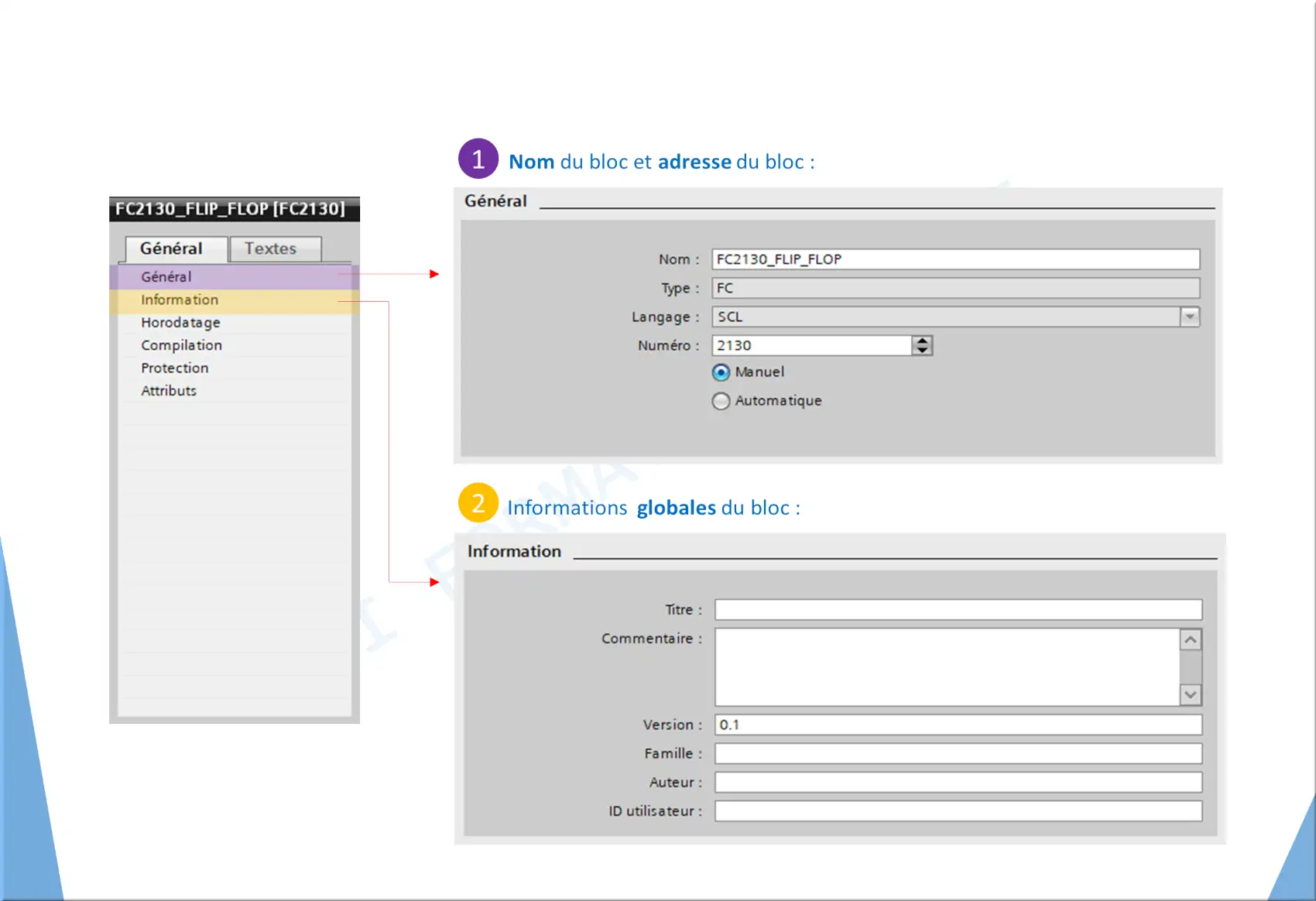

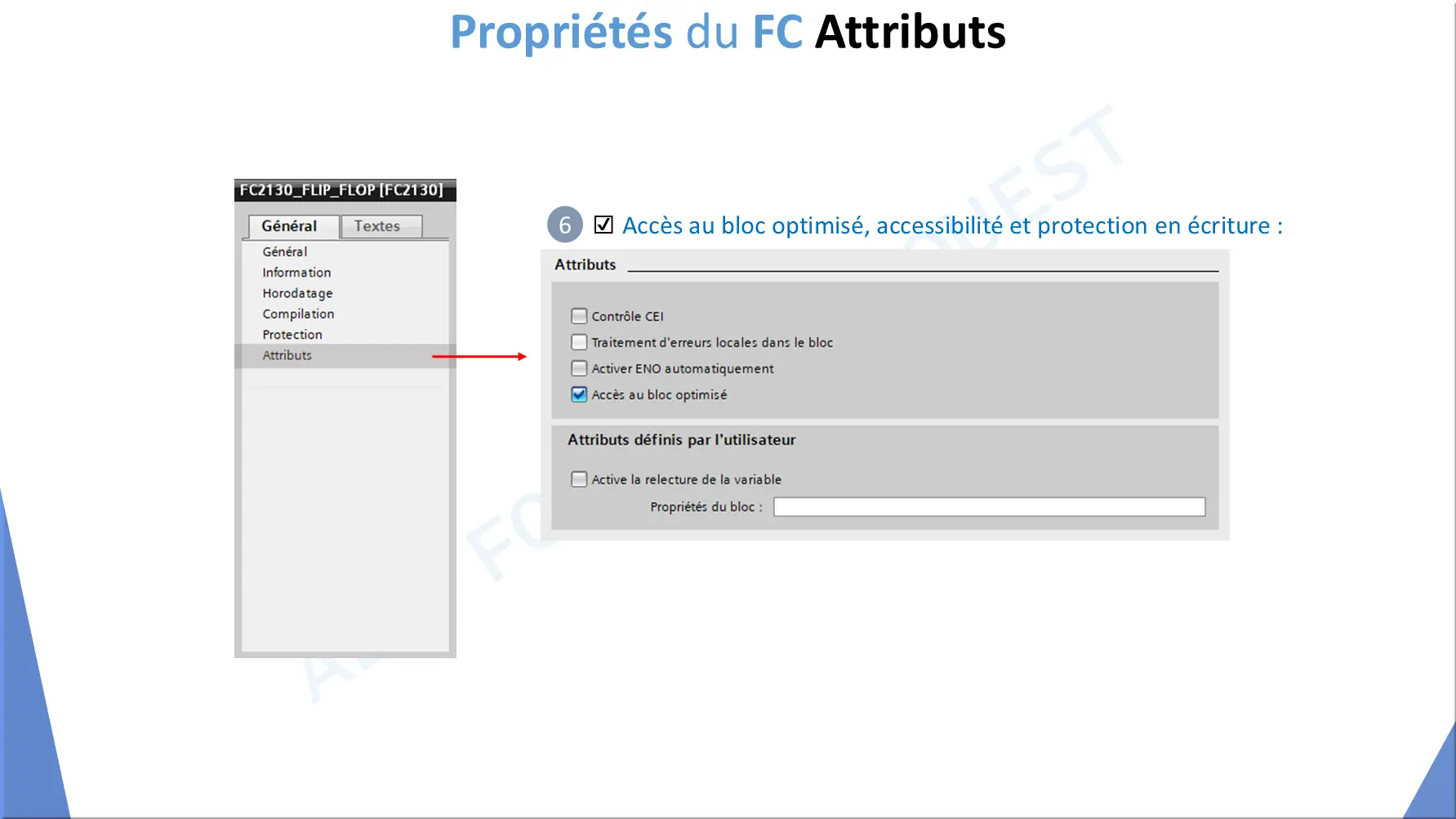

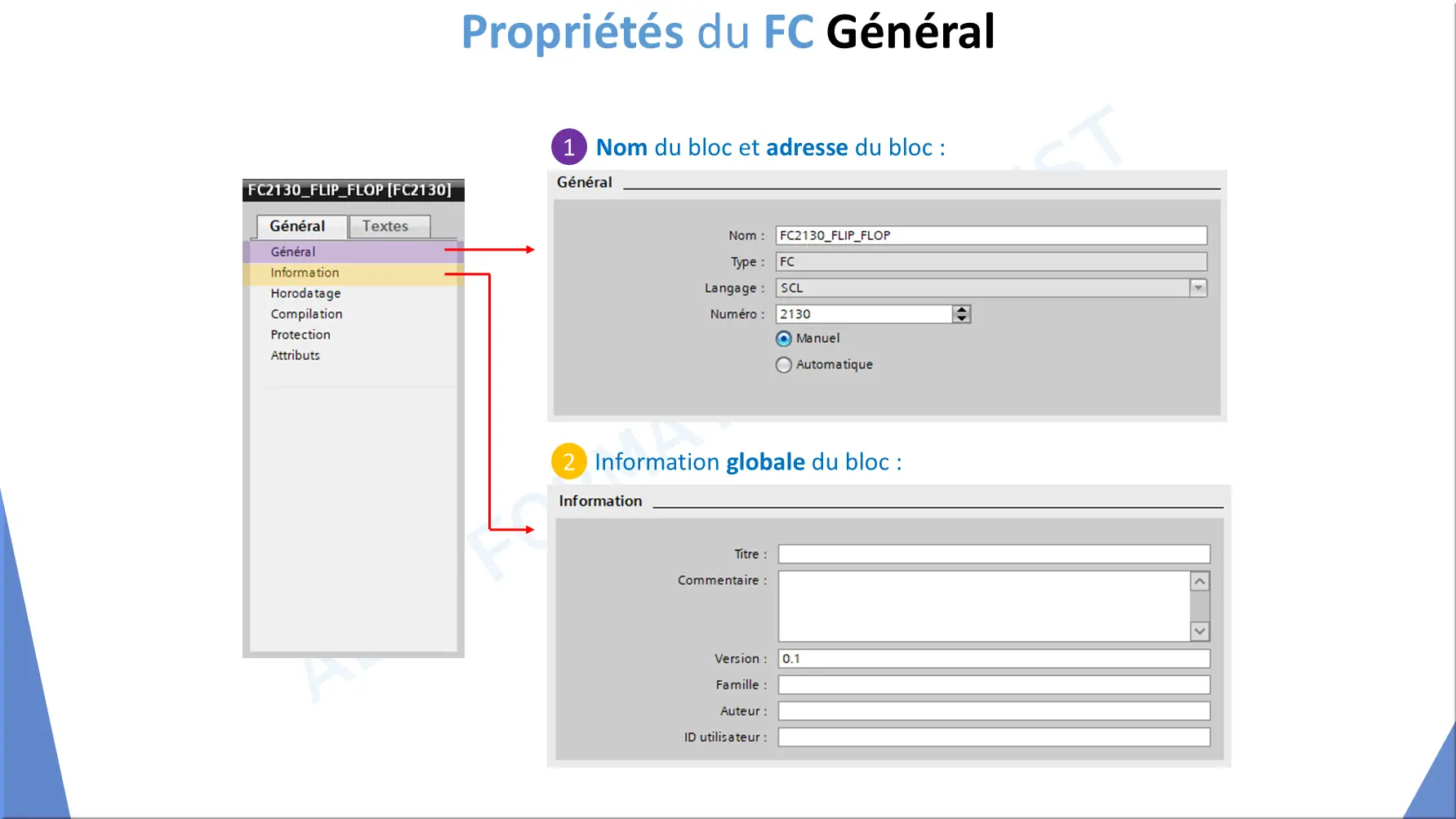

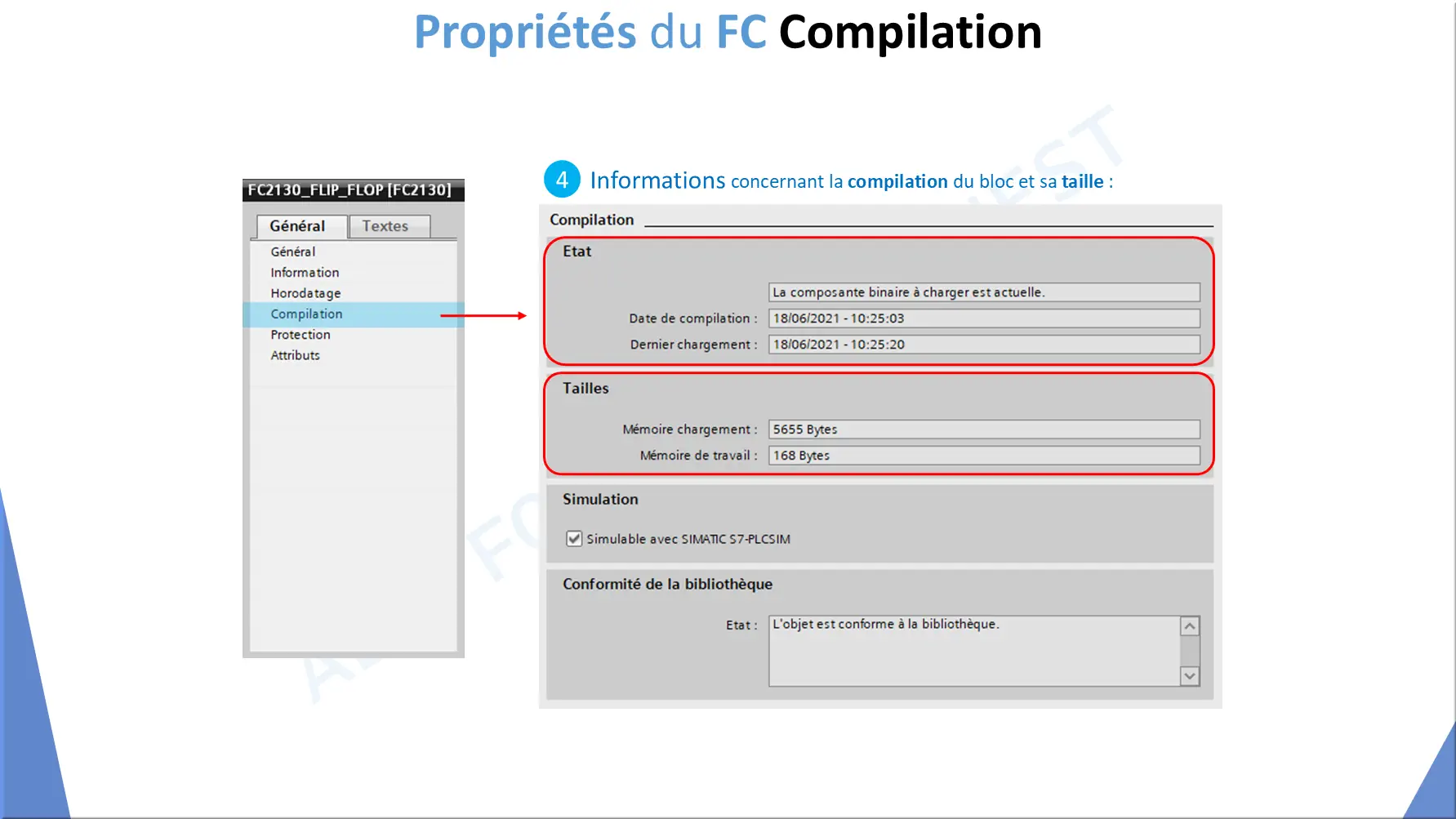

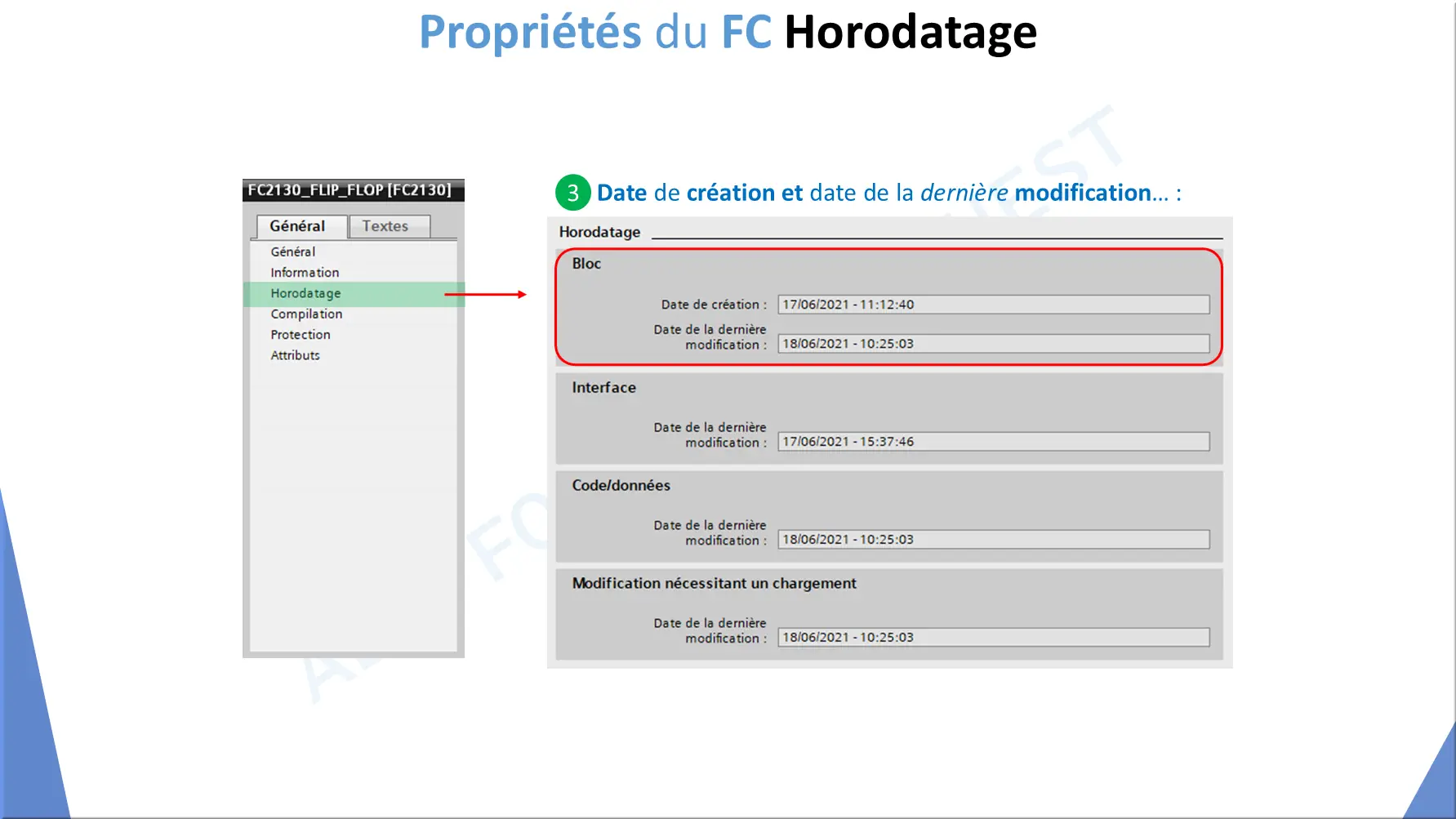

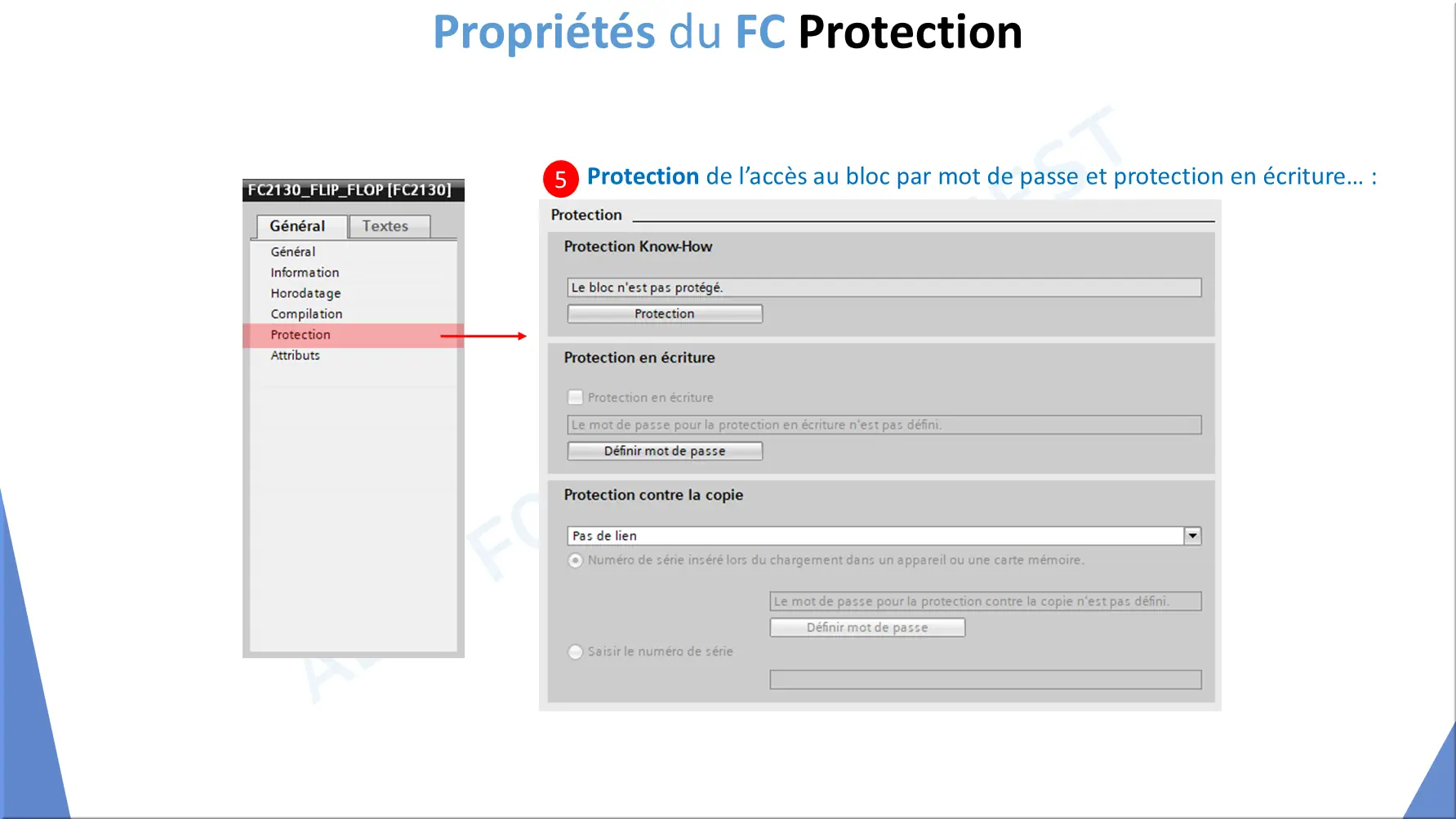

Propriétés du FC
